Активная акустическая система Turbosound NuQ102-AN

Модель Turbosound NuQ102-AN представляет собой двухполосную активную акустическую систему полного диапазона, сконструированную для профессионального звукоусиления в мобильных и стационарных инсталляциях. Она одинаково эффективна при озвучивании живой музыки, корпоративных мероприятий, конференций и сценических выступлений, где требуется высокая разборчивость речи и музыкальная детализация.

Акустическая конфигурация

В основе системы — пара излучателей, оптимизированных для работы в связке с активным кроссовером DSP. Низкочастотный динамик диаметром 10 дюймов (261 мм) оснащен диффузором из углеродного волокна и звуковой катушкой с пониженной массой. Такое решение улучшает переходную характеристику, позволяя динамику быстрее реагировать на изменение сигнала, что особенно заметно при воспроизведении ударных инструментов и басовых партий. Высокочастотный компрессионный драйвер диаметром 1 дюйм (25 мм) выполнен на неодимовом магните и нагружен на алюминиевый купол, что обеспечивает легкий вес и термическую стабильность при длительной работе на высокой громкости.

ВЧ-драйвер установлен на вращаемом эллиптическом волноводе, который формирует номинальную дисперсию 100° по горизонтали и 60° по вертикали (по уровню −6 дБ). Волновод спроектирован с минимизацией искажений и обеспечивает равномерное покрытие целевой зоны, благодаря чему система может использоваться как в портретной, так и в ландшафтной ориентации без потери контроля над диаграммой направленности.

Усилительный модуль и DSP

За питание системы отвечает импульсный усилитель класса D мощностью 600 Вт, разработанный по технологии KLARK TEKNIK. Схемотехника класса D обеспечивает высокий КПД и пониженное тепловыделение, что позволило отказаться от массивных радиаторов и тяжелых блоков питания, сократив общий вес акустической системы до 13,7 кг (30,2 фунта).

Встроенный цифровой сигнальный процессор KLARK TEKNIK выполняет роль полноценного системного контроллера. Через ЖК-дисплей и поворотно-нажимной энкодер на тыловой панели доступны следующие функции:

• многополосная параметрическая эквализация с возможностью сохранения и вызова пресетов;
• адаптивная динамическая обработка: прозрачный лимитер, исключающий клиппирование даже при пиковых уровнях входного сигнала;
• регулируемая задержка для синхронизации с другими громкоговорителями в составе распределенной системы;
• фильтры высоких и низких частот с настраиваемой крутизной среза, что упрощает интеграцию с сабвуферами;
• предустановленные компенсационные кривые для различных положений акустической системы (на стойке, в мониторном клине, в подвесе) и типов контента (речь, живая музыка, предзаписанный материал).

Аналого-цифровое преобразование осуществляется с разрядностью 24 бита и частотой дискретизации 44,1 или 48 кГц.

Сетевая интеграция и цифровые интерфейсы

NuQ102-AN штатно поддерживает протокол ULTRANET — цифровую сеть передачи аудио по стандартным кабелям CAT5. Два разъема RJ45 (etherCON) позволяют передавать до 16 независимых каналов 24-битного звука вместе с управляющими данными. Подключение выполняется к совместимым цифровым микшерам (например, Behringer X32, Midas M32) или через конвертер Behringer P16-I, преобразующий аналоговые каналы в формат ULTRANET. Последовательное соединение по одному выходу допускает до шести (в отдельных конфигурациях до семи) громкоговорителей; для расширения количества задействуется дистрибьютор Behringer P-16D. Применение цифровой сети исключает радиочастотные и перекрестные помехи, свойственные аналоговым линиям, и значительно сокращает время развертывания системы.

Порт USB 2.0 (тип B) на задней панели предоставляет доступ к удаленному управлению и обновлению прошивки DSP. Для настройки используется фирменное программное обеспечение TURBOSOUND Edit, доступное для загрузки с официального сайта производителя. Через приложение можно детально редактировать параметры эквалайзера, лимитера, задержки и маршрутизации, а также сохранять пользовательские пресеты.

Аналоговая коммутация

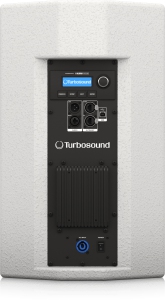

На тыловой панели расположен комбинированный входной разъем XLR/TRS, принимающий как балансные, так и небалансные сигналы. Сквозной выход XLR-M позволяет передавать копию входного сигнала на другие активные громкоговорители или сабвуферы, что упрощает построение распределенных систем без дополнительных сплиттеров. Сетевое питание подается через разъем Neutrik powerCON, обеспечивающий надежный механический захват и исключающий случайное отключение.

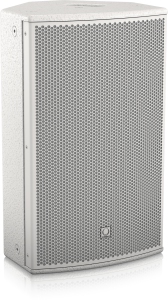

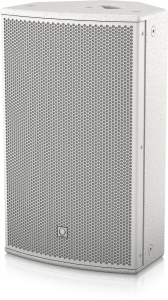

Конструкция корпуса и монтажные возможности

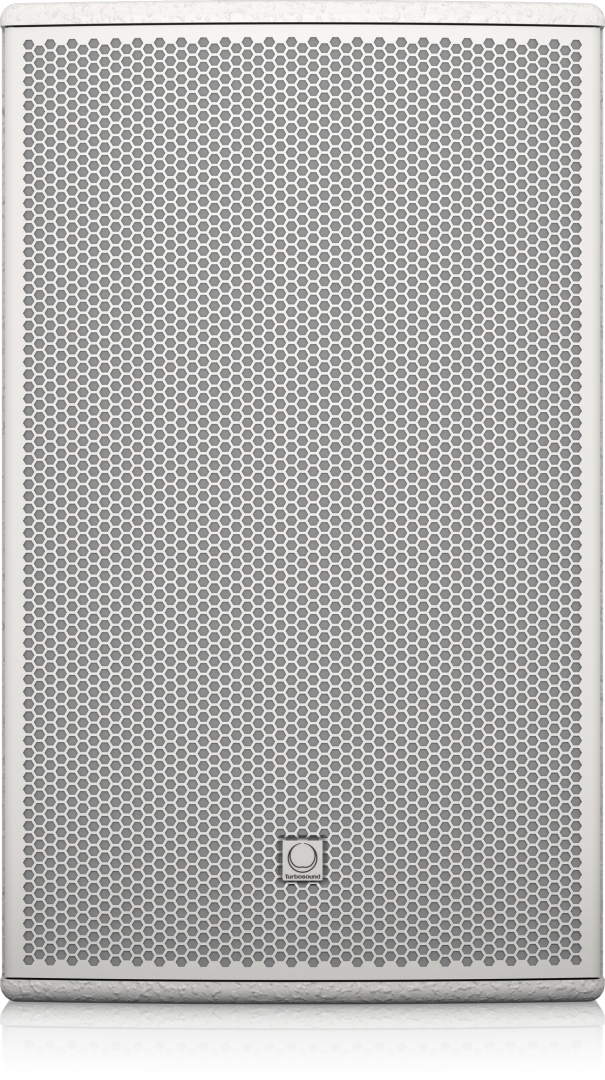

Корпус трапециевидной формы изготовлен из березовой фанеры толщиной 12 мм (½ дюйма) и покрыт износостойкой полуматовой краской. Доступны два варианта цвета: черный и белый (индекс WH). Лицевая панель защищена стальной перфорированной решеткой с порошковым покрытием.

Монтажная фурнитура включает:

• восемь резьбовых втулок M10 и три дополнительные точки M8, расположенные по периметру, что позволяет подвешивать акустическую систему в любой ориентации с помощью стандартных такелажных скоб и рым-болтов;
• интегрированный стакан 35 мм для установки на стандартную акустическую стойку;
• совместимость с дополнительными аксессуарами: поворотный кронштейн NuQ102-SB, удлинитель NuQ102-EB, монтажный хомут NuQ102-FY.

Габаритные размеры: 525 x 318 x 281 мм (высота x ширина x глубина). Вес нетто — 13,7 кг. Для переноски предусмотрены интегрированные ручки.

Электроакустические характеристики

Система воспроизводит частотный диапазон от 55 Гц до 18 кГц с неравномерностью ±3 дБ; расширенный диапазон по уровню −10 дБ составляет 50 Гц – 20 кГц. Максимальное пиковое звуковое давление (SPL) достигает 122 дБ при измерении на расстоянии 1 метра. Номинальная дисперсия, как указано выше, составляет 100° (горизонтальная) x 60° (вертикальная).

Примеры применения

Turbosound NuQ102-AN способна функционировать без внешнего процессора и кроссовера, что делает ее самодостаточным решением для быстрой развертки. Типовые сценарии использования включают:

• FOH-системы для небольших и средних площадок, репетиционных баз и клубов;
• боковой заполняющий звук (sidefill) и линии задержки в крупных концертных залах;

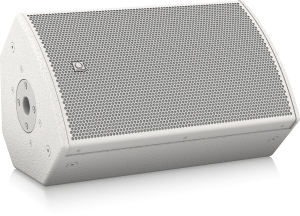

• сценический мониторинг — геометрия корпуса позволяет размещать акустическую систему в положении клина;
• стационарные инсталляции в конференц-залах, театрах, храмах и спортивных объектах, где критичны разборчивость речи и контролируемое покрытие;
• озвучивание корпоративных и частных событий, свадебных церемоний и праздничных мероприятий.

В комбинации с активными сабвуферами той же серии NuQ PRO система образует полноценный звукоусилительный комплекс с возможностью точной настройки кроссовера через меню DSP.
